TD-EVO 125 IP44 diagonální ventilátor
Potrubní ventilátory do kruhového potrubí určené k odvětrání rodinných domků, sociálních zařízení, kanceláří a provozoven. Ventilátory lze použít ve spojení s hygrostatem pro odvětrání vlhkých prostor.
Kategorie: | Ventilátory |
---|---|
Záruka: | 5 let |
Hmotnost: | 1.8 kg |

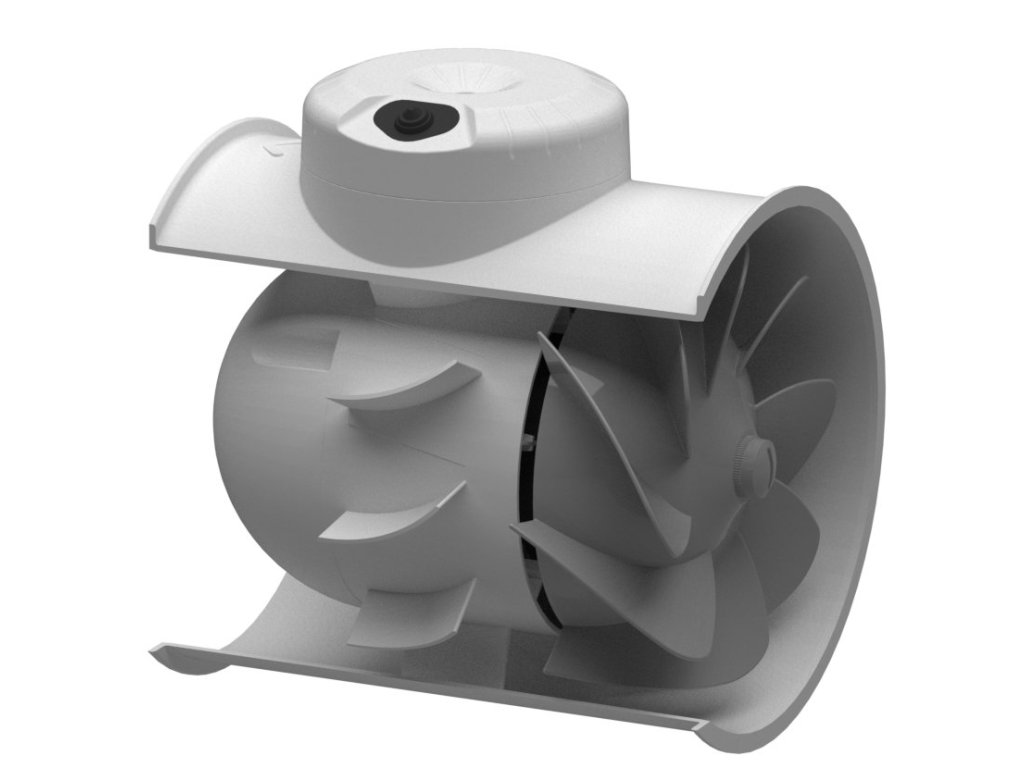

Skříň

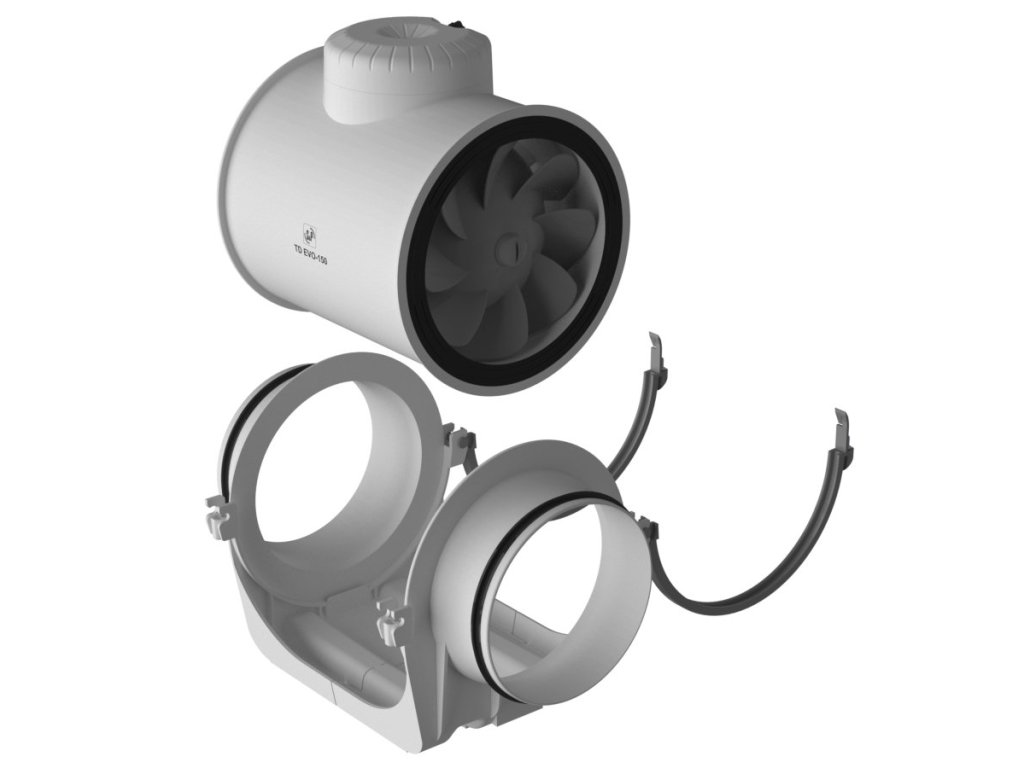

Skříň je vyrobena z tvrzeného plastu. Skříň se skládá z montážní lišty s dvěma hrdly, opatřenými těsněním a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Oběžné kolo
Oběžné kolo je vyrobeno z plastu.
Motor
Střídavé motory ve ventilátorech TD-EVO 125 až TD-EVO 315 mají trojí vinutí, což umožňuje provoz s trojími otáčkami. Ventilátory TD-EVO VAR mají integrovaný triakový regulátor umožňující plynulou změnu výkonu dle nastavení potenciometru ve svorkovnici ventilátoru nebo analogovým vstupem 0–10 V. Motory jsou vybaveny tepelnou ochranou. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace F, krytí IP44. Napájecí napětí 230 V, 50/60 Hz.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru.
Regulace otáček
U střídavých motorů s trojím vinutím TD-EVO se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INTER 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U modelu TD-EVO VAR se otáčky plynule regulují integrovaným triakovým regulátorem s analogovým vstupem 0–10 V. TD-EVO T s trojím vinutím se otáčky pouze přepínají. Možnost nastavení doby sepnutí 1–30 min.
Varianty
• TD-EVO základní provedení, tříotáčkové
Montáž
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je doporučeno použít pružné připojení k potrubí.
Kategorie: | Ventilátory do kruhového potrubí |
---|---|
Záruka: | 5 let |
Varianta: | Tříotáčkový |
Průměr potrubí [mm]: | 125 |
Otáčky [min-1]: | 2320/1810/1600 |
Napětí [V]: | 230 |
Příkon [W]: | 29/21/19 |
Průtok [m3/h]: | 310/240/210 |
Teplota [°C]: | -20 až +60 |

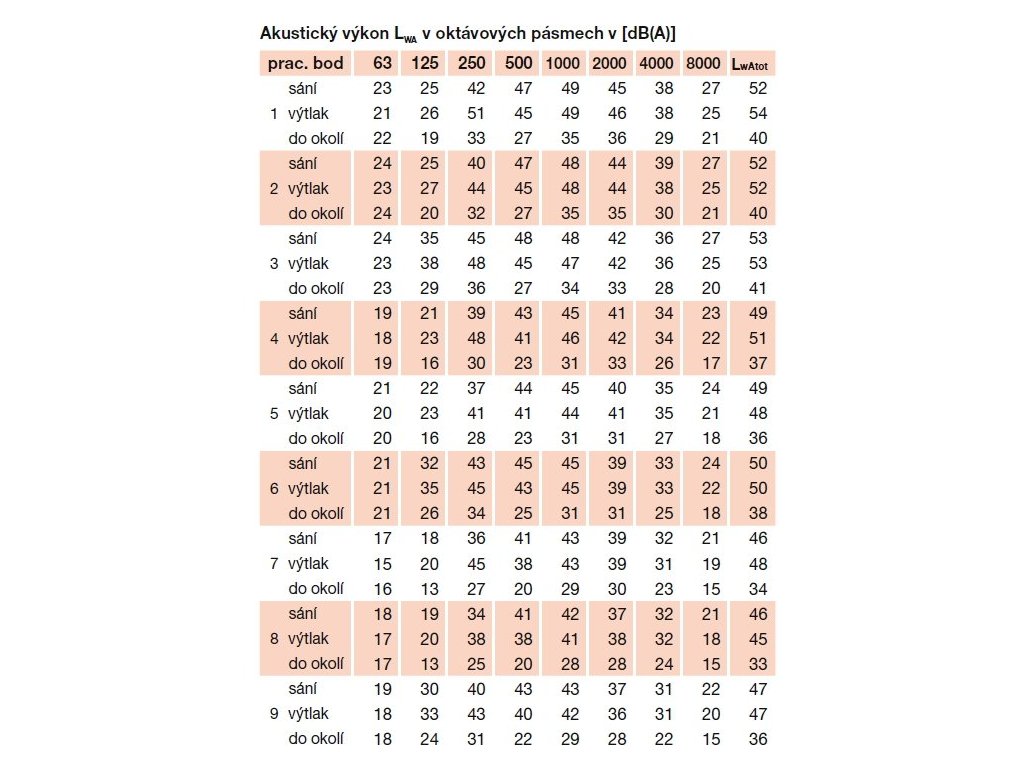

Akustický tlak [dB(A)]: | 36/29/17 |
Proud [A]: | 0,1 |
Krytí: | IP44 |
Regulátor: | REB 1, REV 1,5 |
