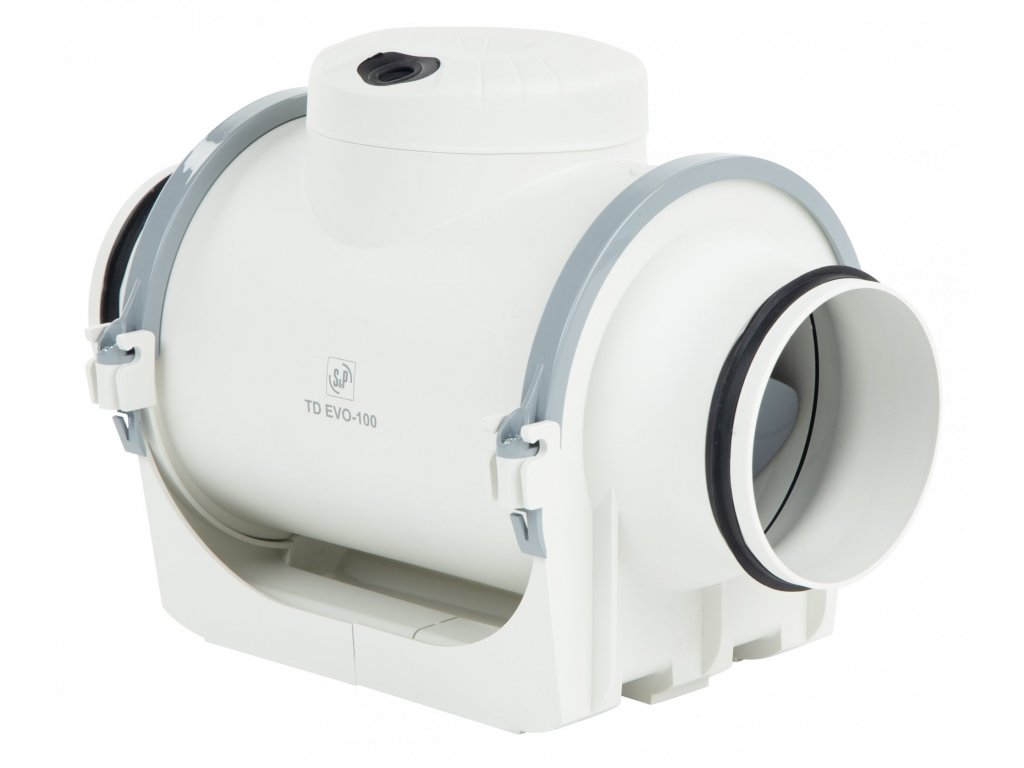

TD-EVO 100 IP44 diagonální ventilátor

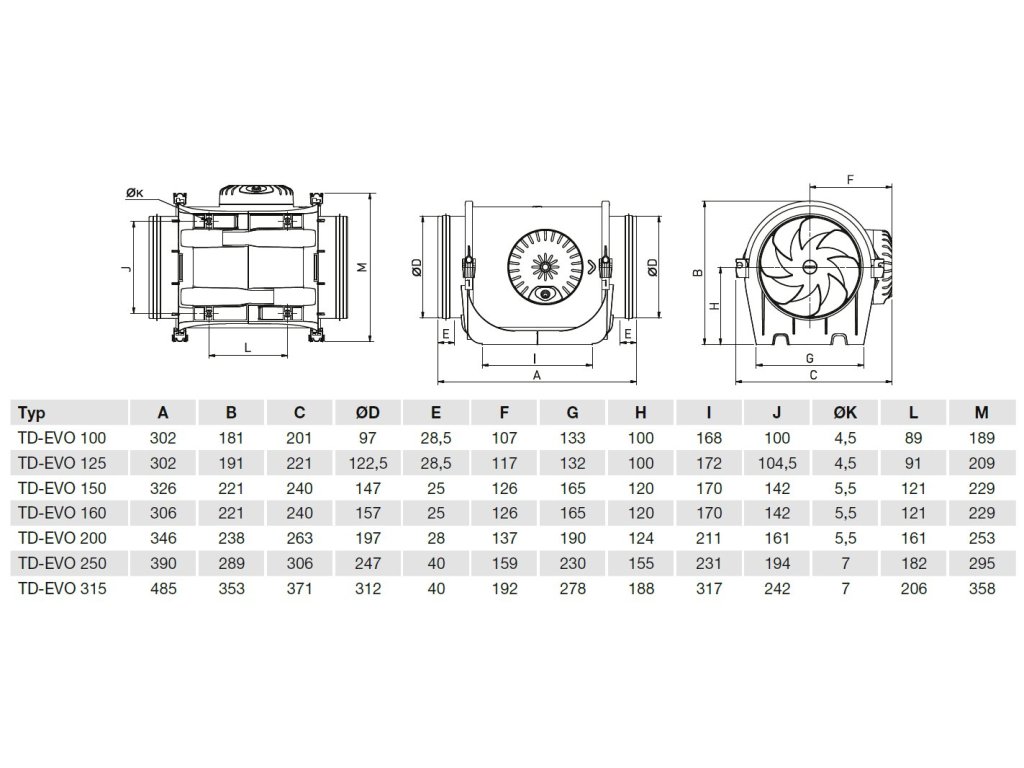

Skříň

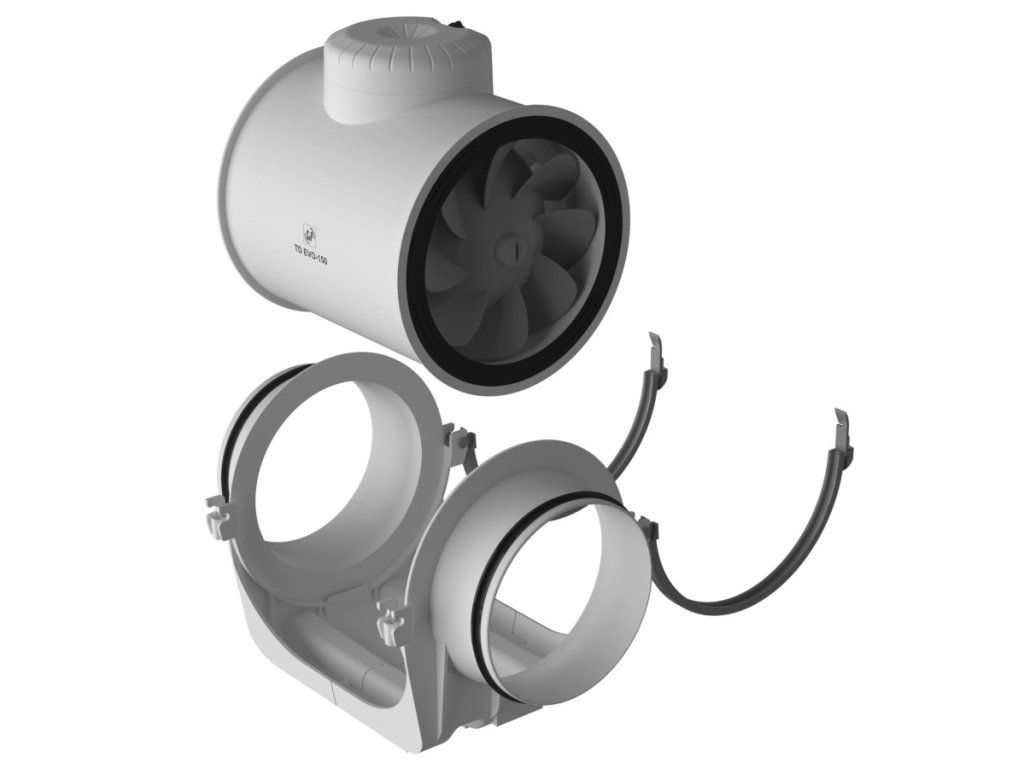

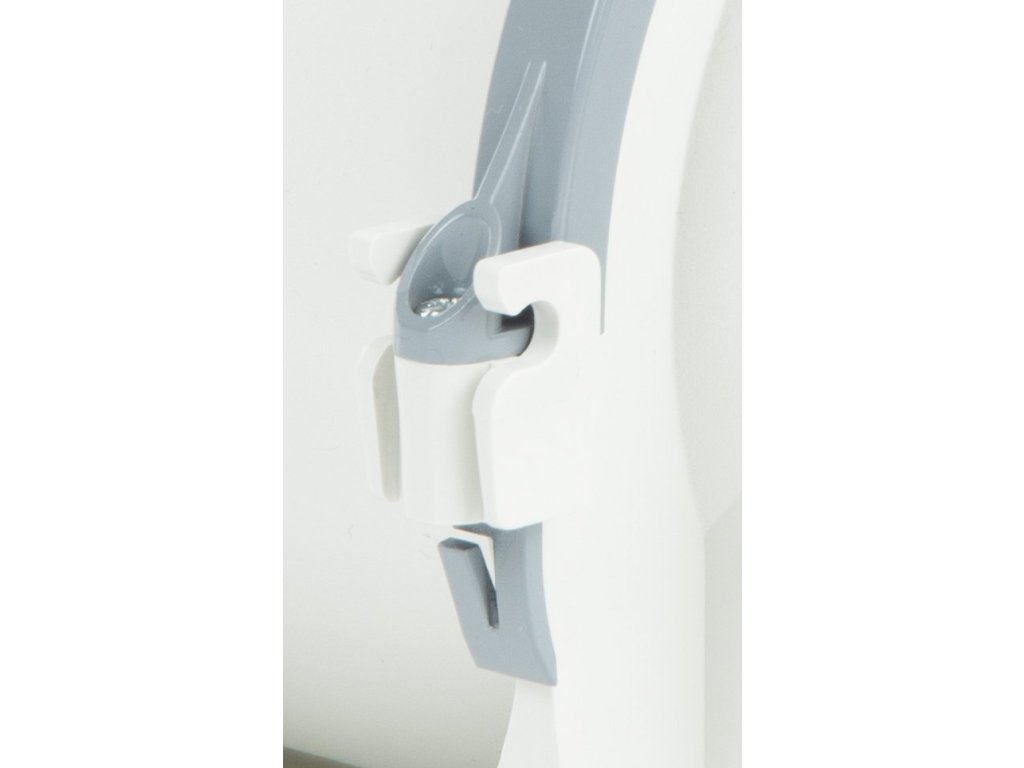

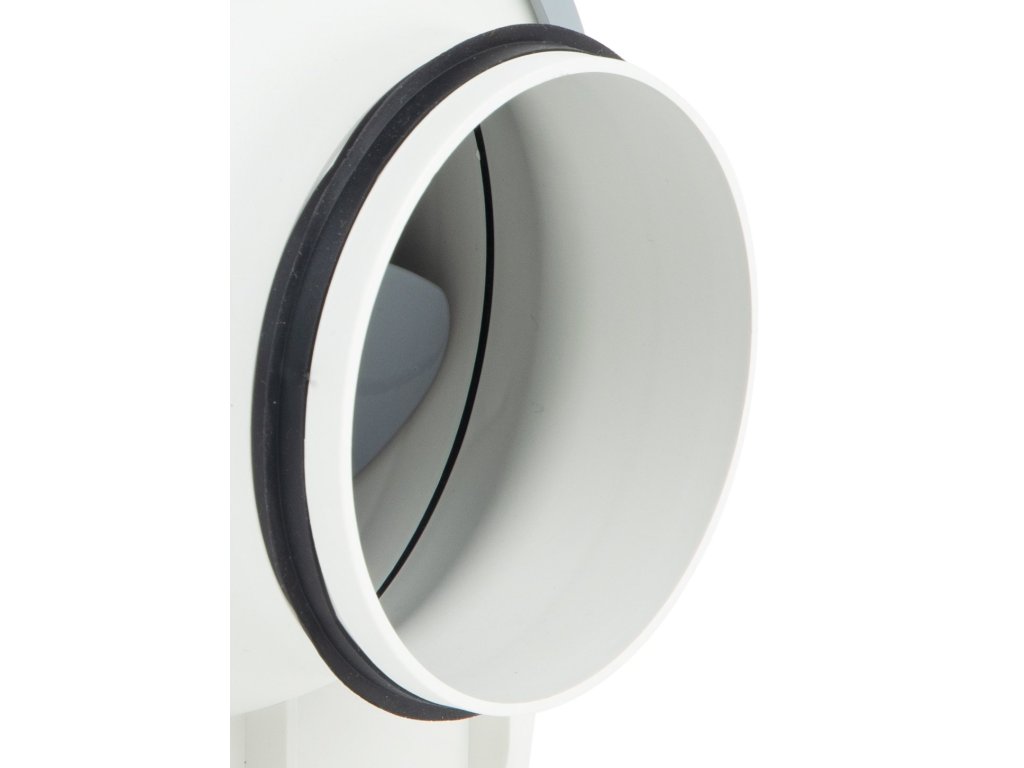

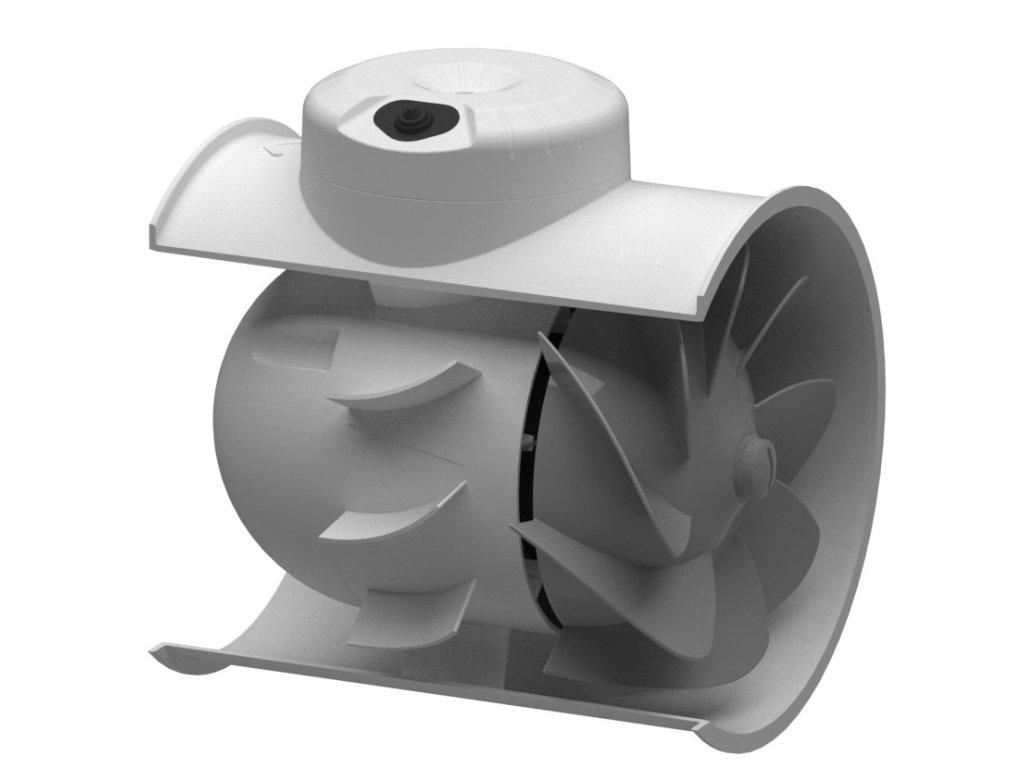

Skříň je vyrobena z tvrzeného plastu. Skříň se skládá z montážní lišty s dvěma hrdly, opatřenými těsněním a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.

Oběžné kolo

Oběžné kolo je vyrobeno z plastu.

Motor

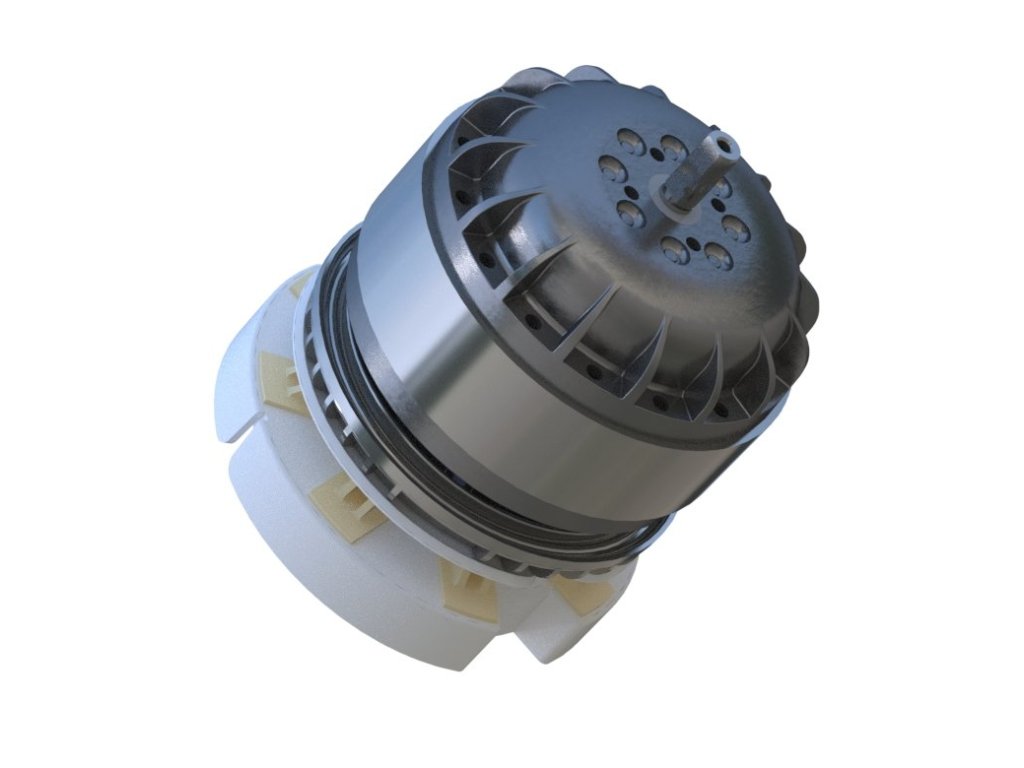

Střídavé motory ve ventilátorech TD-EVO 125 až TD-EVO 315 mají trojí vinutí, což umožňuje provoz s trojími otáčkami. Ventilátory TD-EVO VAR mají integrovaný triakový regulátor umožňující plynulou změnu výkonu dle nastavení potenciometru ve svorkovnici ventilátoru nebo analogovým vstupem 0–10 V. Motory jsou vybaveny tepelnou ochranou. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace F, krytí IP44. Napájecí napětí 230 V, 50/60 Hz.

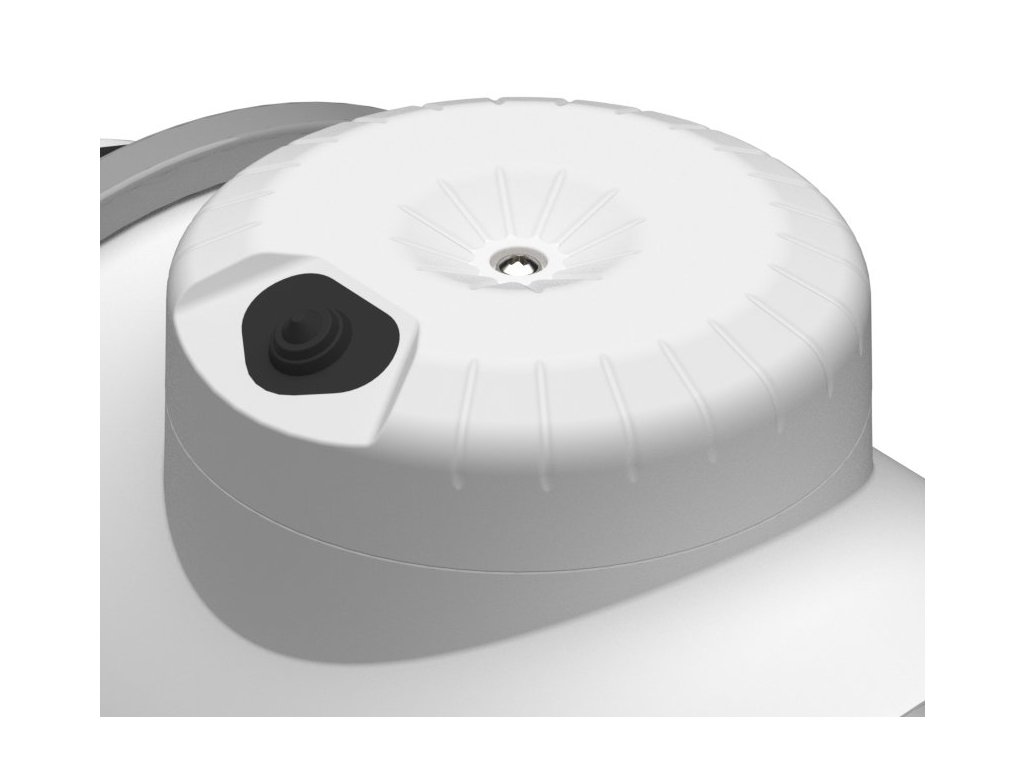

Svorkovnice

Svorkovnice je umístěna na skříni ventilátoru.

Regulace otáček

U střídavých motorů s trojím vinutím TD-EVO se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INTER 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U modelu TD-EVO VAR se otáčky plynule regulují integrovaným triakovým regulátorem s analogovým vstupem 0–10 V. TD-EVO T s trojím vinutím se otáčky pouze přepínají. Možnost nastavení doby sepnutí 1–30 min.

Varianty

• TD-EVO základní provedení, tříotáčkové

Montáž

Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je doporučeno použít pružné připojení k potrubí.
